Задняя Пневмоподвеска Toyota Land Cruiser 80

Комплект BlackStone«L»+ Двухконтурный установочный комплект Standard
Артикул
48531-69256
10320

Товар отсутствует

Пневмоэлемент совершенно нового типа среди продукции BlackStone. Имеет сверхпрочную конструкцию и предназначен для широких пружин тяжелых внедорожников и коммерческого транспорта. Пневмоэлемент BlackStone L устанавливается внутрь пружины и способен значительно увеличить грузоподъемность и клиренс транспортного средства, исключить крен кузова при транспортировке тяжелых прицепов, автодома, лодки, коневозки.

Высота пневмобаллона: 230 мм
Диаметр пневмобаллона: 110 мм

Рабочее давление от 0.3 до 2 атмосфер в зависимости от размеров пружин конкретного автомобиля. Проще всего определить максимальное давление визуально на пустом и загруженном авто. После заполнения пустого пространства пневмобаллона внутри пружины не давайте больше давление, чтобы предотвратить частичный выход баллона между витками и дальнейшую его деформацию. Срок службы не ограничен. Температура использования: от -50 до +80 град.

Пневмобаллоны изготавливаются из специальной резиносмеси, которая не протирается от песка и камней. Толщина стенок 10 мм. Устанавливаются в пружины в случаях, когда пружина в подвеске находится отдельно от амортизатора.

Является ремонтопригодным, путём замены резиновой оболочки (арт. 295.203.11LR, BlackStone «LR»).



Рекомендации по установке и эксплуатации:


- Проверьте чтобы внутри пружины не было выпирающих и острых элементов, которые могли бы повредить баллон. Штатные отбойники при установке пневмобаллонов следует удалить.
- Минимальное давление в баллонах – 0,3 атм. Допускать падение давления ниже этого значения нельзя, иначе баллон повредится.
- По возможности, высота пружины под нагрузкой не должна быть меньше высоты баллона, но в некоторых случаях (например, лифт у внедорожников) это допускается. Для консультации свяжитесь со специалистом нашей компании.



Что дает установка пневмобаллонов в пружины:

- исключены пробои подвески
- уменьшается до минимума просадка автомобиля при полной загрузке и даже перегрузе
- компенсируется просадка «уставшей» пружины за счет давления воздуха в баллоне
- при подключении раздельных контуров подвески уменьшается «парусность» автомобиля, повышается устойчивость в поворотах и при резких перестроениях
- увеличивается срок службы всех компонентов подвески
- исчезают или значительно уменьшаются такие неприятные эффекты, как шум в задней подвеске, удары от неровностей дороги, раскачка автомобиля при множестве ям и кочек
- автомобиль становится более сбалансированным и комфортным по сравнению с ездой без баллонов. Некоторые клиенты после установки подушек передумали продавать свои автомобили, так как комфортность езды стала полностью их устраивать.


Инструкция по установке:

• Поднять автомобиль на домкрате (подъемнике, эстакаде)
• Демонтировать (при наличии) во внутреннем пространстве пружин буферы хода сжатия подвески (штатные отбойники)
• Витки пружин отчистить от пыли и грязи
• Установить отбойники в технологические отверстия буферов хода сжатия подвески (штатные отбойники), при необходимости (характерно для высоких пружин) установить дополнительные отбойники с противоположной стороны
Внимание!!! В некоторых случаях установка отбойников не требуется
• Выпустить воздух из пневмоподушек
• Вставить пневмоподушки в пружины между витками
• Опустить автомобиль
• Проверить расположение пневмоподушек. не должно быть острых металлических частей, которые могут повредить пневмобаллон.
• Накачать воздух в пневмоподушках — от 0,3 атмосфер Максимальное рабочее давление 2 атм. Определить максимальное давление именно для вашего автомобиля можно визуально на эстакаде или яме. Пневмобаллон не должен выпирать между витками дальше витков пружины.

Марка Toyota
Модель Land Cruiser 80
Ось Задняя Ось
Производитель BlackStone
Тип Подвески Пружинная Подвеска

Toyota Land Cruiser 4.5L бензин, Черно-белый



Подошла к концу эпопея с пневмосистемой. Начинания по блокировкам — завершены — все подключено, все работает. Тем кто не читал старые посты, напомню, что моя пневмосистема состоит:
— компрессор Беркут R24 — установлен в подкапотном пространстве, через резиновые втулки.
— ресивер 20 литров от Камаза — установлен в заднем свесе
— две дудки на крыше
— пневмоактуаторы включения передней и задней блокировок

То что к ним добавилось — по тексту ниже. Гистерезис давлений — 6/8

Фото подключенных блокировок.




Пришлось оставить цанговый разъем, так как перерезать резьбу не получится, очень тонкая стенка цилиндра.
Надеюсь, не вырвет. Во всех остальных соединениях — обжимные фитинги. Клапана на блокировки — с подогревом.

Все трассы проложены под кузовом, все в гофре.




Была проблема с креном в левую сторону при загрузке багажника тоже решена.
Кто-что советовал…, кто — поставить проставки с одной стороны, кто-то говорил что пружины просели. Пружины нормально так денег стоят, и покупать новые чисто для проверки (сейчас стоять OME + 4") — не хотелось, тем более сам считаю, что дело не в них, а в том что третий бак стоит чуть влево на 130 литров + АКБ, родной бак слева . Установили пневмобаллоны на заднюю ось. Регулировка изменение расстояние от рамы до моста на 3 см. Жопу задирать не планирую, но там бак на 130л, спальник, шмурдяк… считаю, что не зря.




такие вот баллоны

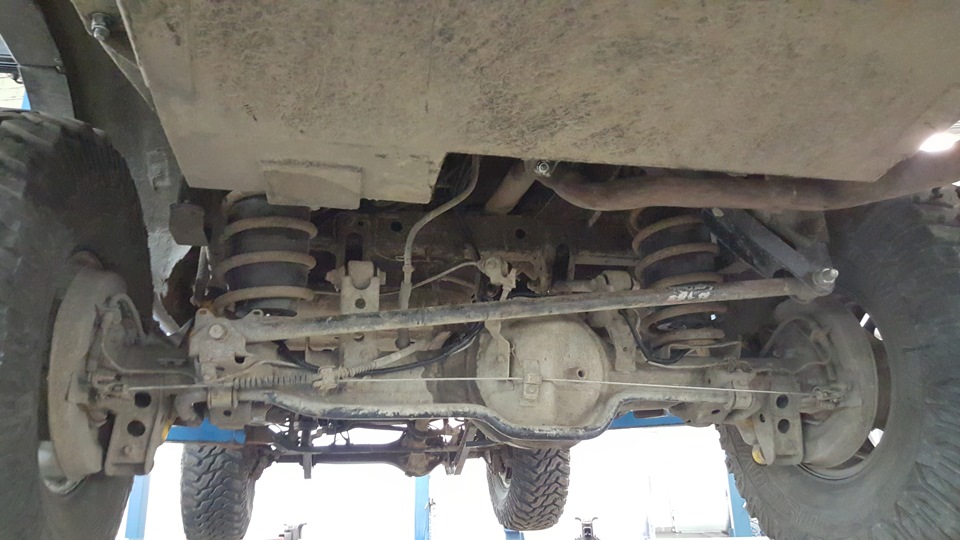

Выглядит это так.



Долго ли будут жить — посмотрим. Надеюсь, что долго)))
Изначально в баллонах стоял нипель — переделали под зажимной фитинг. Управление подкачкой и стравливанием поставили в багажнике, там же двухстрелочный манометр с подсветкой.




К водителю вывели — кнопку гудка, кнопки включения блокировок, манометр давления в ресивере, кнопка подогрева клапанов на блокировки. Фотографию не стал выкладывать. Как доделаю консоль— выложу.

Компрессор подключили к банке воздушного фильтра сразу после фильтра.

Установили быстроразъемное соединение для накачки колес.

Теперь все хорошо: дудки дудят, машина стоит ровно, блокировки включаются.

 задняя_ось_Тойота Лэнд Крузер

Задрана жопа, можно сравнить с первой фоткой на главной странице
Отчет по установке взять с сайта drive2: https://www.drive2.ru/l/8693334/
