Каждая пневмоподвеска имеет систему управления, с помощью которой осуществляется регулировка давления в пневмоподушках. Принципиально эти системы можно разделить на два класса: использующие пневмоклавиши и электромагнитные клапаны.



Пневмоклавиши

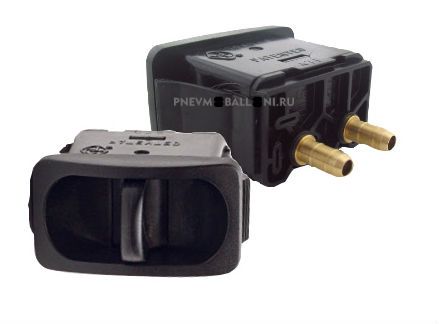

В первом случае для управления давлением используется самые простые устройства, пневмоклавиши или, как их еще называют, механические распределители. При нажатии верхней части клавиши воздух из ресивера (что такое ресивер ?) начинает поступать в пневмоэлементы (что такое пневмоэлемент ?) (давление контролируется визуально по манометру (что такое манометр ?) ), при ее нажатии вниз – стравливается из подушек. К достоинствам этой системы можно отнести ее надежность: отсутствие электроники позволяет свести к минимуму вероятность отказов и обеспечить большой срок службы. Пневмоклавиши успешно работают в том числе при отрицательных температурах, тогда, как электромагнитные распределители имеют свойство замерзать (об этом чуть позже). Однако, есть определенные сложности: от подушек к клавише и манометру необходимо проложить пневмомагистраль (что такое пневмомагистраль ?) (заведя ее в салон), причем очень аккуратно, чтобы не деформировать трубку при монтаже.

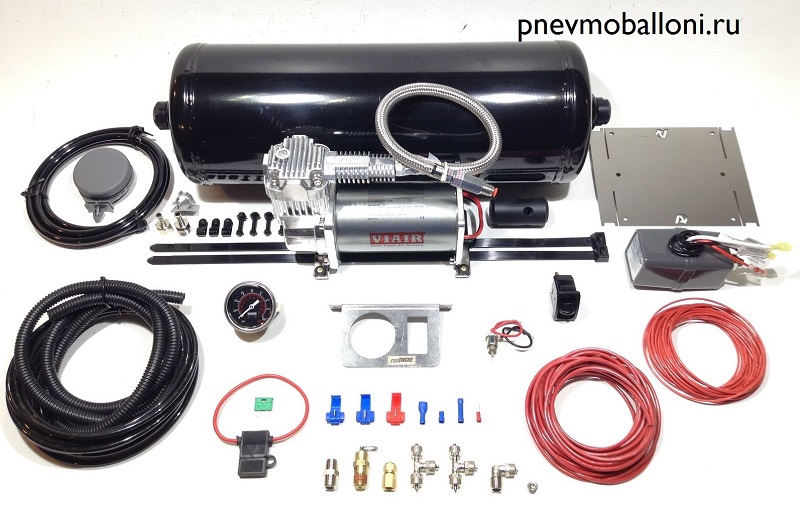

Пример блока подготовки воздуха на пневмоклавишах:

Управление пневмоподвеской с помощью пневмоклавиш

Двухконтурная система управления пневмоподвеской 2-120PS





Пневмоподвеска на электромагнитных клапанах

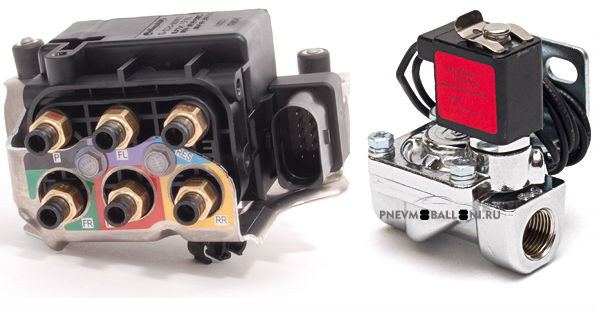

Пример пневмоподвески на электромагнитных клапанах

Система управления с использованием электромагнитных клапанов более сложна технически, но проще в установке. В этом случае нет необходимости тянуть по салону пневмомагистраль, поскольку исполнительный элемент находится ближе к подушкам. Достаточно подключить его к блоку управления (чаще всего это обычные клавиши стеклоподъемников) проводами, прокладывать которые гораздо проще, чем полую трубку. Но и у системы с электромагнитными клапанами есть недостатки. В ряде случаев (например, при сильных перепадах температур в межсезонье), клапаны могут «подвисать»: поскольку замерзший конденсат (что такое конденсат ?) в блоке клапанов иногда приводит к их несогласованной работе. Чтобы этого не происходило, систему дополняют осушителем воздуха (что такое осушитель ?) , который как раз и призван не допускать попадания влаги в магистрали, а сами блоки оснащают подогревом.

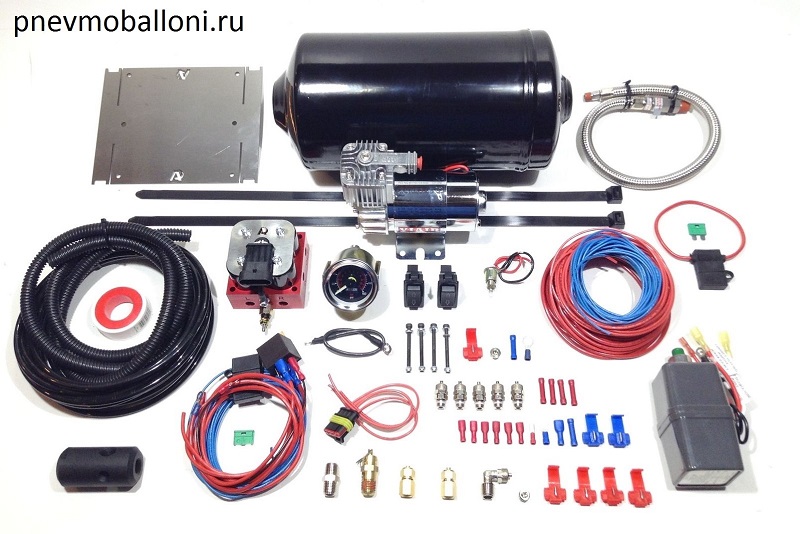

Пример блока подготовки воздуха с аналогичными характеристиками, но с электромагнитными клапанами:

Управление пневмоподвеской на электромагнитных клапанах

Двухконтурная система управления пневмоподвеской 2-120VH



С точки зрения управления давлением система с электромагнитными клапанами идентична той, что собрана на пневмоклавишах: водитель также нажимает на клавиши и нужным образом меняет давление. Однако, электромагнитный привод позволяет осуществлять и автоматическое управление – как, например, вот в этой системе Автоматическая двухконтурная система управления пневмоподвеской. В таком случае вычислением нужного давления занимается специальный контроллер, получающий информацию с датчиков давления и положения кузова. Водителю нужно лишь выбрать нужный режим работы пневмоподвески. Стандартный алгоритм работы подразумевает автоматическое поддержание клиренса (что такое клиренс ?) при любой загрузке автомобиля: если вес увеличивается, увеличивается и давление в пневмоэлементах, чтобы сохранить дорожный просвет. В ручном режиме водитель сам выбирает одну из существующих установок: например, «Увеличенный клиренс» при езде по бездорожью или «Нормальный» при движении по трассе.
