Hyundai Starex H-1. Пневматическая подвеска BlackStone своими руками

Каждый владелец автомобиля Hyundai Starex H-1 рано или поздно задумывается как увеличить грузоподъемность своего Старекса или жалуются что пружины проседают при любых загрузках.

Как же решить вопрос проседания задней оси нового или б/у Hyundai Starex?

Решение очень простое и быстрое. Жаль что Вы раньше не попадали на данную продукцию. Установка пневмобаллонов BlackStone в пустые пружины Старекса решают проблему проседания задней подвески, увеличивают клиренс, гасят колебания от плохой дороги, дают возможность регулировать жесткость подвески в значительном диапазоне (актуально для тех у кого пассажиры жалуются что тошнит или "рвет" на заднем сиденье)

Почему правильнее установить пневмохелперы BlackStone вместо замены штатных пружин на полноценную пневму?

При выходе из строя пневмоподвески автомобиль "падает" на отбойники, в следствии чего скорость и расстояние на которое можно проехать будет ограничено (можно пеньки подставить или вернуть штатные стойки, но на морозе в поле это будет не самым приятным занятием). При повреждении пневмохелперов автомобиль остается на своей штатной подвеске, что позволяет водителю доехать в пункт назначения без ущерба для автомобиля и здоровью пассажиров.

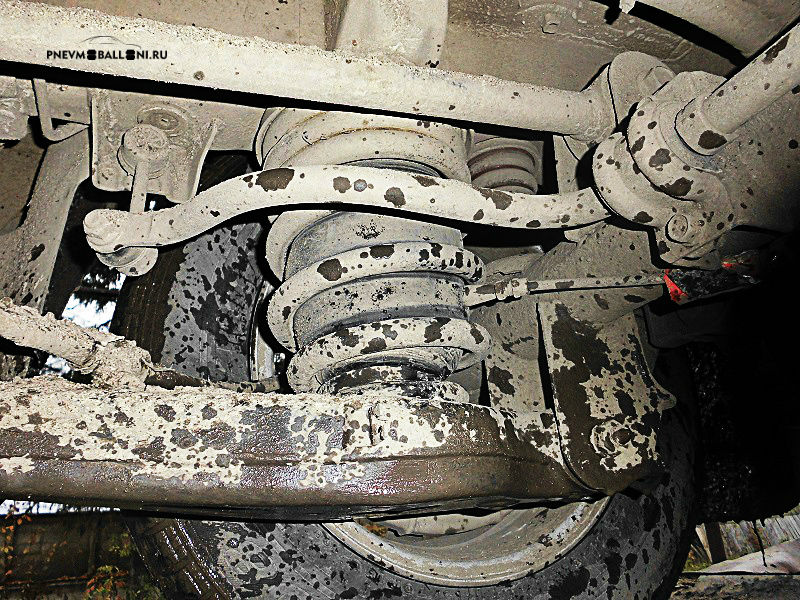

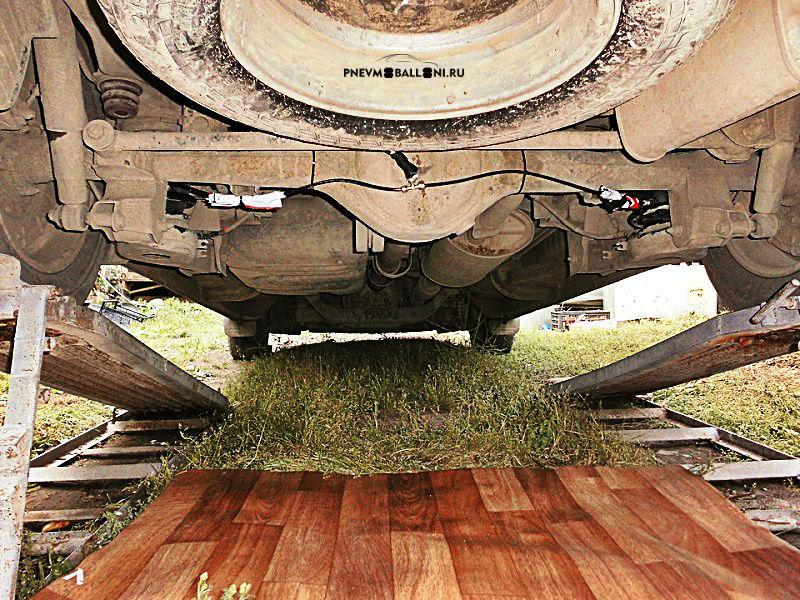

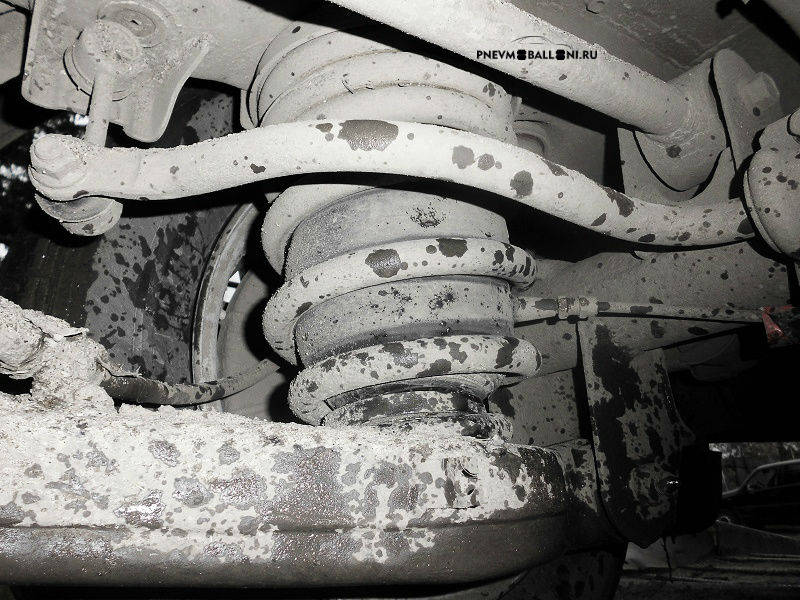

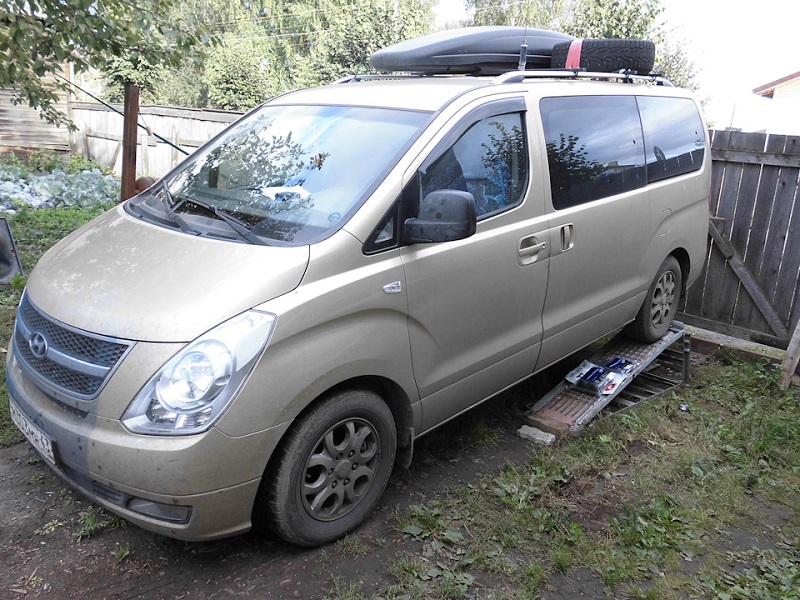

Пример установки пневмоэлементов BlackStone "M HD" на автомобиль Hyundai Starex H-1

Видео с установкой пневмоэлементов.

Один день с пневмобаллонами

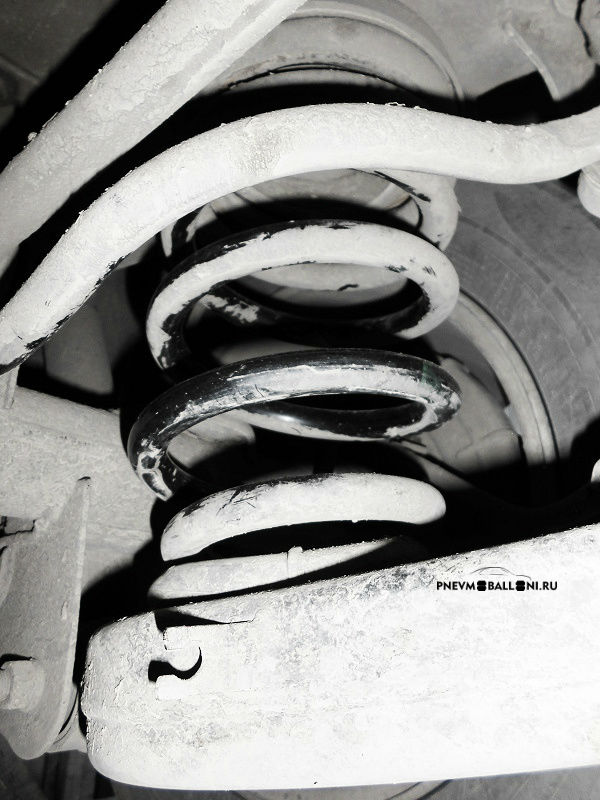

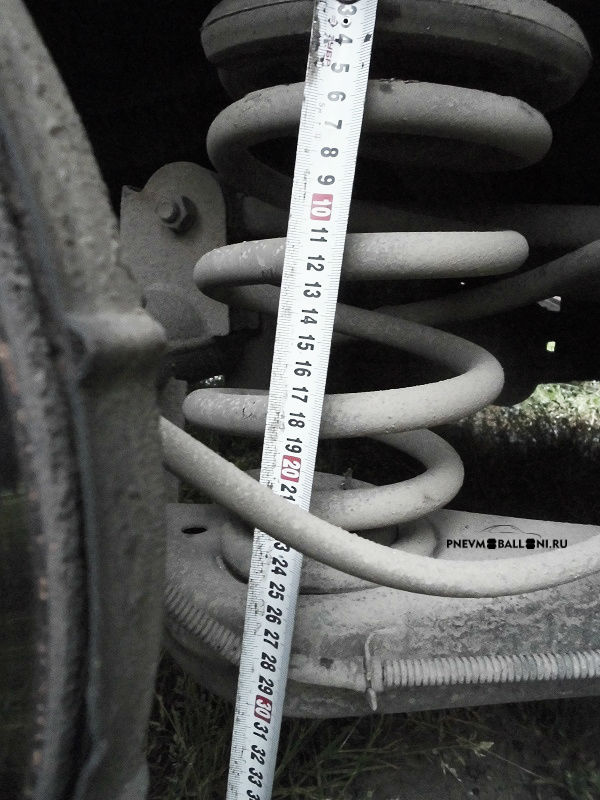

Предварительно необходимо было замерить внутренний диаметр и высоту пружины в состоянии когда автомобиль находится под своим весом (без домкрата и без груза в салоне)

Высота составила 24 см

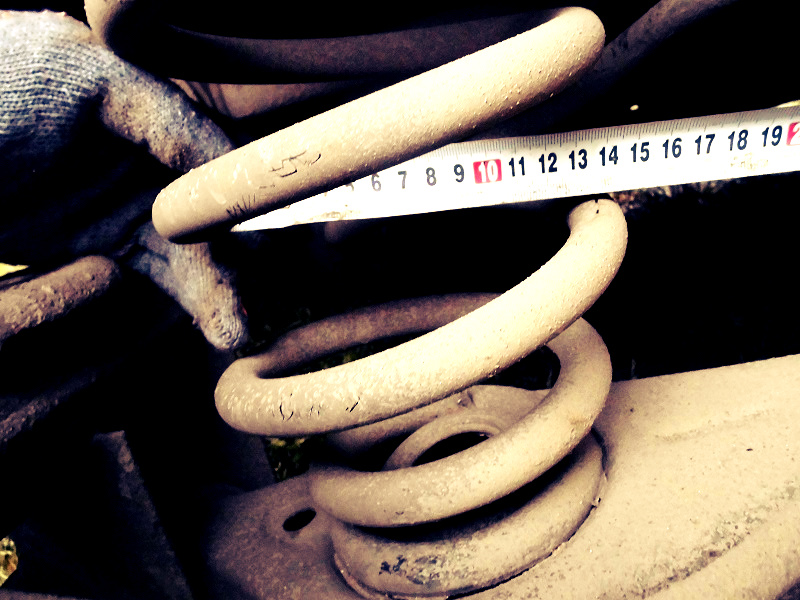

Далее замеряем диаметр

внутренний диаметр

Диаметр 12.3 см.

При подборе пневмоэлементов необходимо подобрать тип пневмоэлементов таким образом чтобы пневмоподушки наиболее близко подходили по размеру пружин. В итоге для Старекса можно установить пневмоэлементы BlackStone ME с торцевым ниппелем или усиленные пневмоподушки BlackStone M HD. В данном проекте установлены BlackStone M HD потому что клиент использует автомобиль сверх паспортной нагрузки (что мы в сво очередь очень не рекомендуем делать).

Более подробное руководство по установке пневмобаллонов

Пневмоподвеска

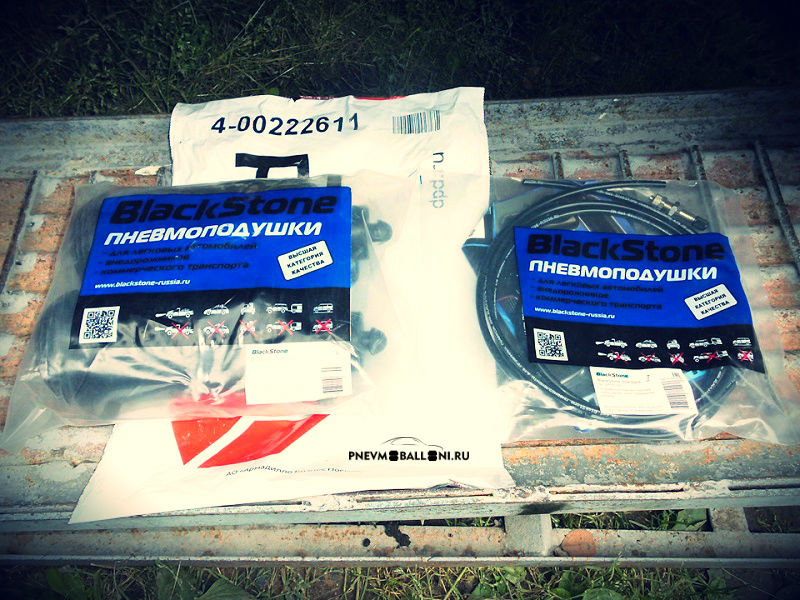

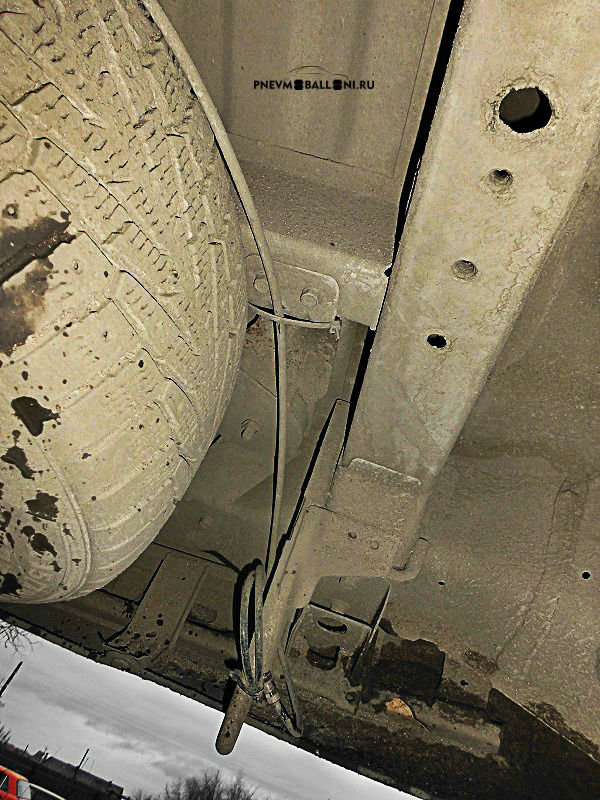

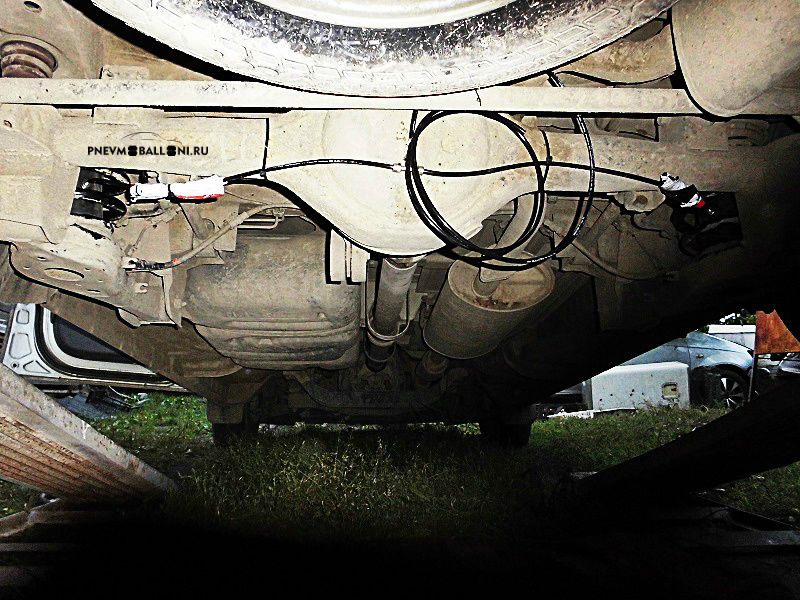

Дополнительно был куплен одноконтурный комплект для вывода управления давлением пневмоэлементами дистанционно.

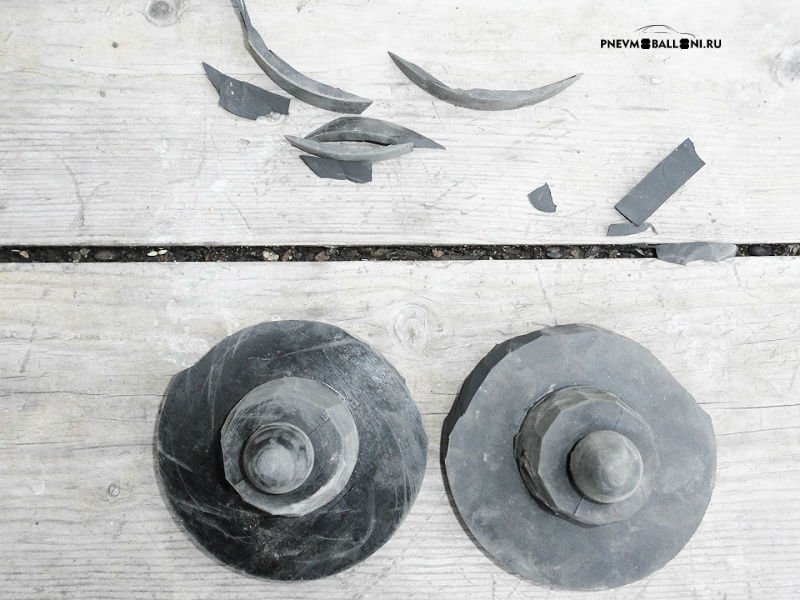

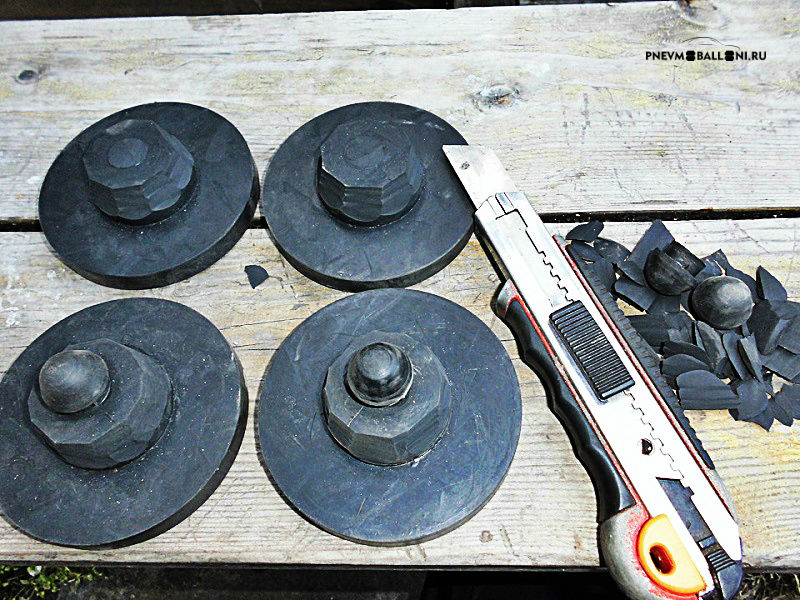

Подгоняем отбойники

Подгоняем отбойники для инсталляции в штатные места подвески

Готовые отбойники

В комплекте с пневмобаллонами идут 2 отбойника, но в данном проекте клиент решил установить дополнительный комплект отбойников с обратной стороны.

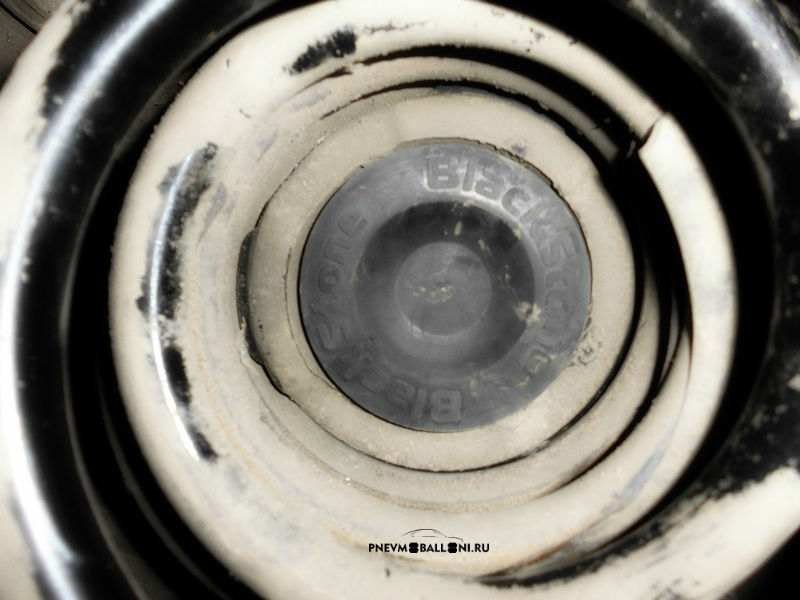

Резиновая шайба

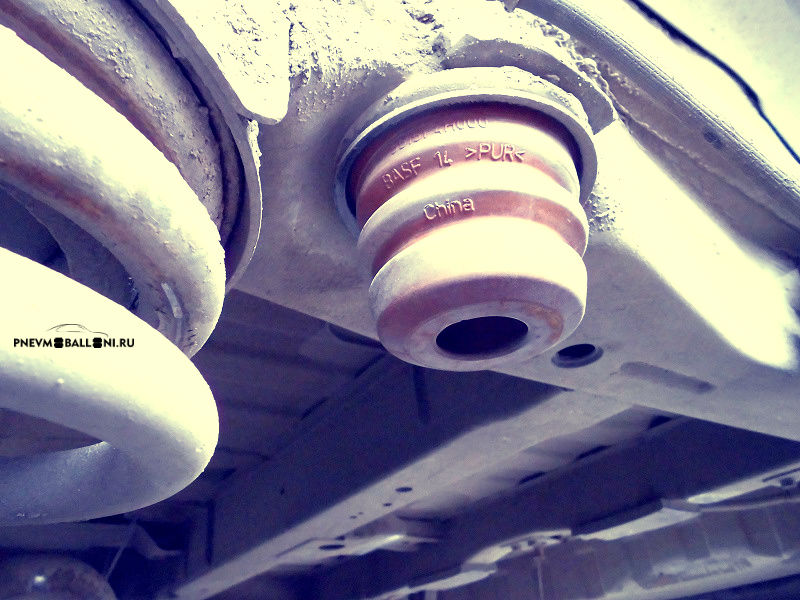

Штатный отбойник

Штатный отбойник остается на родном месте.

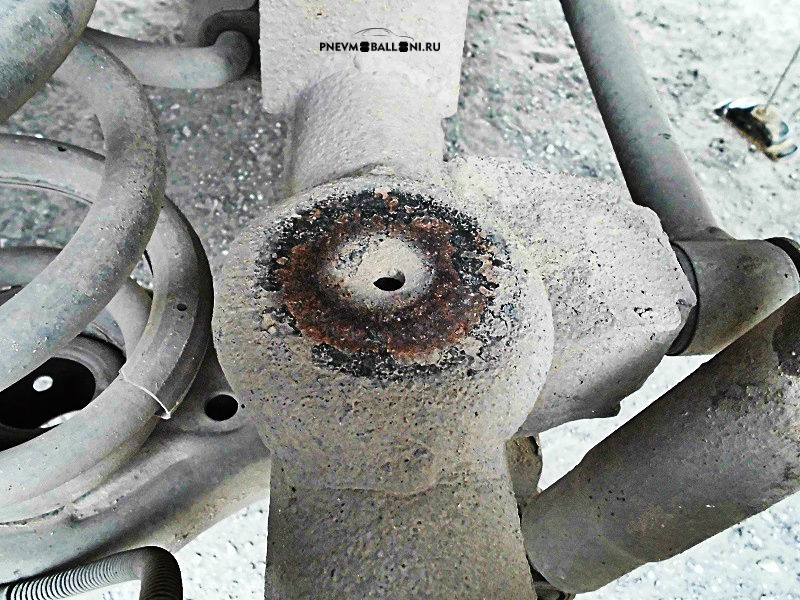

Обратная сторона отбойника

Судя по фотографии видно что пассажиры автомобиля Старекса довольно часто ощущают полный отбой подвески.

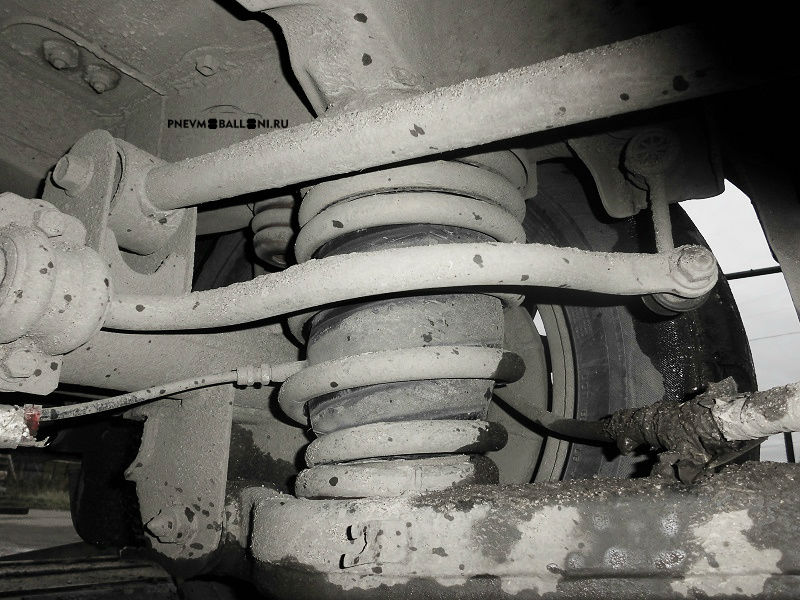

При установке пневмоэлементов нет необходимости снимать пружину. Часто есть возможность смонтировать пневмобаллоны между витками пружин.

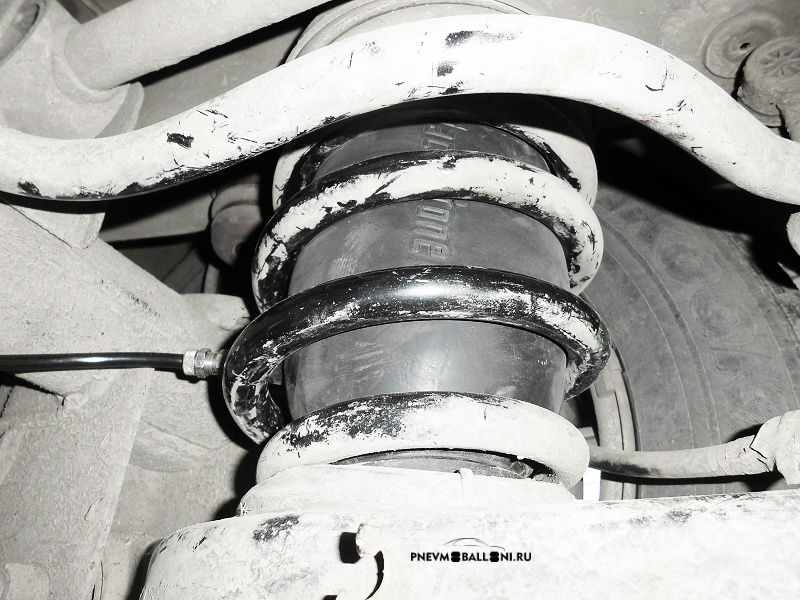

BlackStone

Пневмоподвеска своими руками

Пневмобаллоны изготовлены из -грязе -бенз -маслостойкой силовой резиной что позволило достичь максимального срока использования пневмоэлементах при работе с пружиной.
