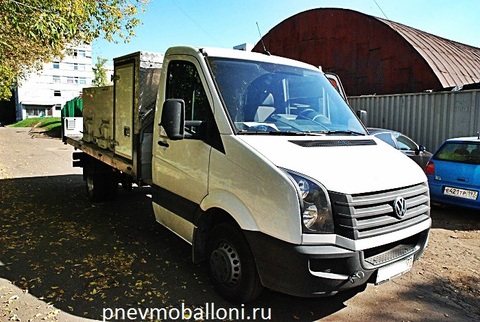

Volkswagen Crafter 50 "Аквариум"

volkswagen_crafter_pnevmoballoni.ru

Предлагаем вашему вниманию небольшой отчет по установке дополнительной пневмоподвески на Фольксваген Крафтер 50 (Volkswagen Crafter 50).

Штатная подвеска Volkswagen Crafter 50 выпускается в двух вариантах шасси:

Шасси с двойной кабиной. Официальная грузоподъемность 2.8 тонны. Доступна средняя и длинная база для Российского рынка.
Шасси с одиночной кабиной (данный вариант исполнения шасси выполнен в нашем проекте по установке пневмоподвески). Официальная грузоподъемность 3000 кг. (доступна средняя и длинная базы).

Система управления пневмоподвеской установлена в отсеке с компрессором для подачи воздуха рыбам. Отбор воздуха из данной системы был бы затруднителен из-за специально очищенного воздуха с безмасляной подачей воздуха.



Клиент рассказал нам что машина используется для транспортировки водных резервуаров с живой рыбой. В связи с тем, что на базе Крафтера у клиента были установлены 2 резервуара с водой и при прохождении затяжных или резких поворотов вода болталась по бортам под действием центробежной силы. Соответственно нагрузка на рессоры распределялась неравномерно и присутствовал эффект раскачки автомобиля. Главное пожелание клиента было решить проблему раскачки и дать возможность регулировать каждую сторону отдельно из салона. При таких условиях установка одноконтурной пневмоподвески не оправдана по вопросам безопасности. Если автомобиль будет использоваться с около максимальной загрузкой, необходимо устанавливать систему управления с ресивером. Для исключения замерзания системы пневмоподвески используется встроенный обогрев распределительного блока во всех ресиверных системах. Сами пневмоэлементы были испытаны при температурах до -50 градусов.

Нашими специалистами было принято решение установки серийного комплекта пневмоподвески для Volkswagen Crafter 50 двускатная версия, который включает в себя: 2 пневмоэлемента, крепежи, пневмомагистраль и соединительные фитинги.

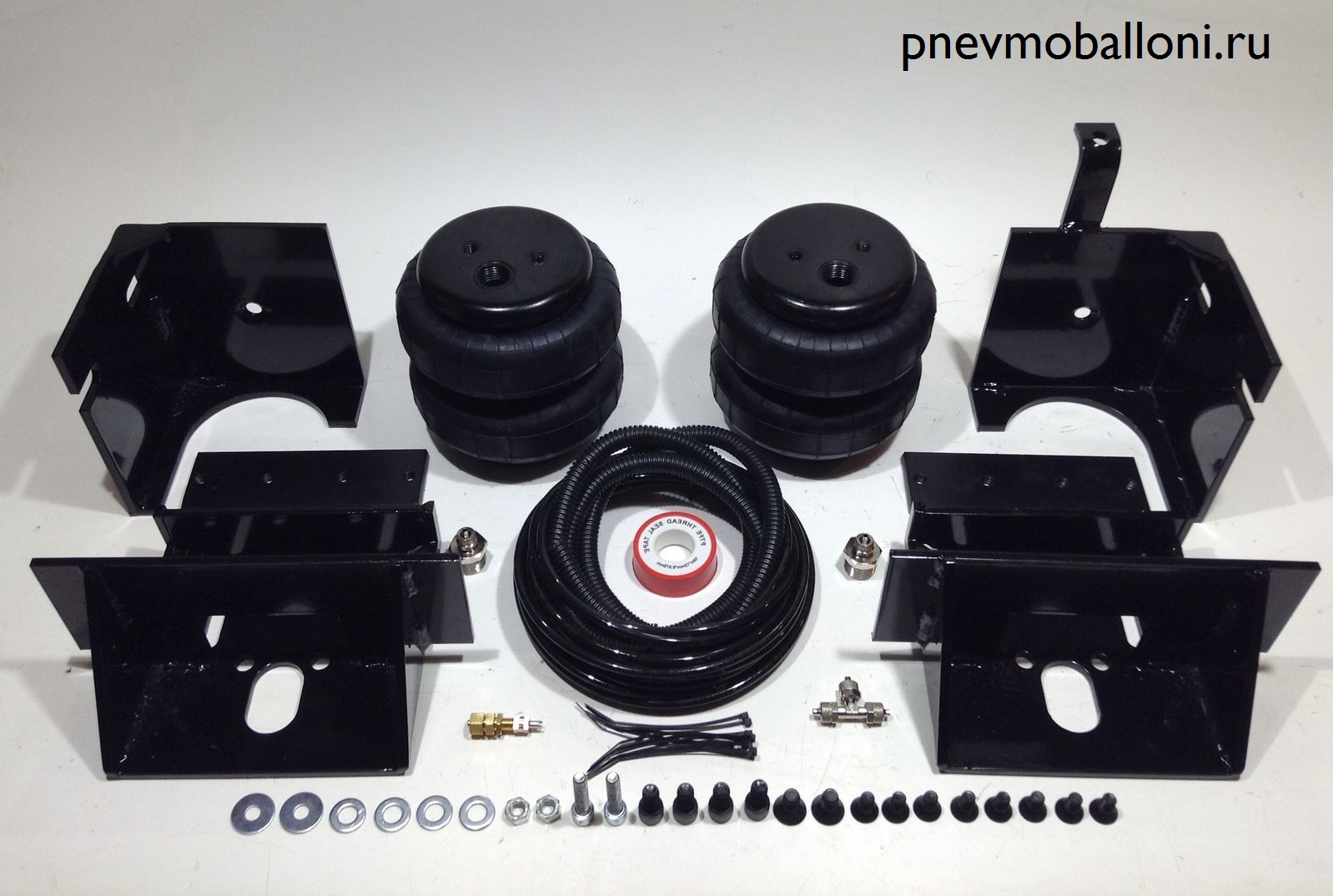

Фольксваген Крафтер комплект пневмоподвески

Данный комплект значительно усилил штатную подвеску, исключил возможность пробоев, дал возможность увеличение клиренса и перераспределил нагрузку с рессор и увеличил срок их эксплуатации.




Но главная задача, поставленная перед нами, была устранить раскачку автомобиля при боковом крене. Для данной задачи идеально подошла двухконтурная система управления с ресивером и компрессором на 120 PSI.

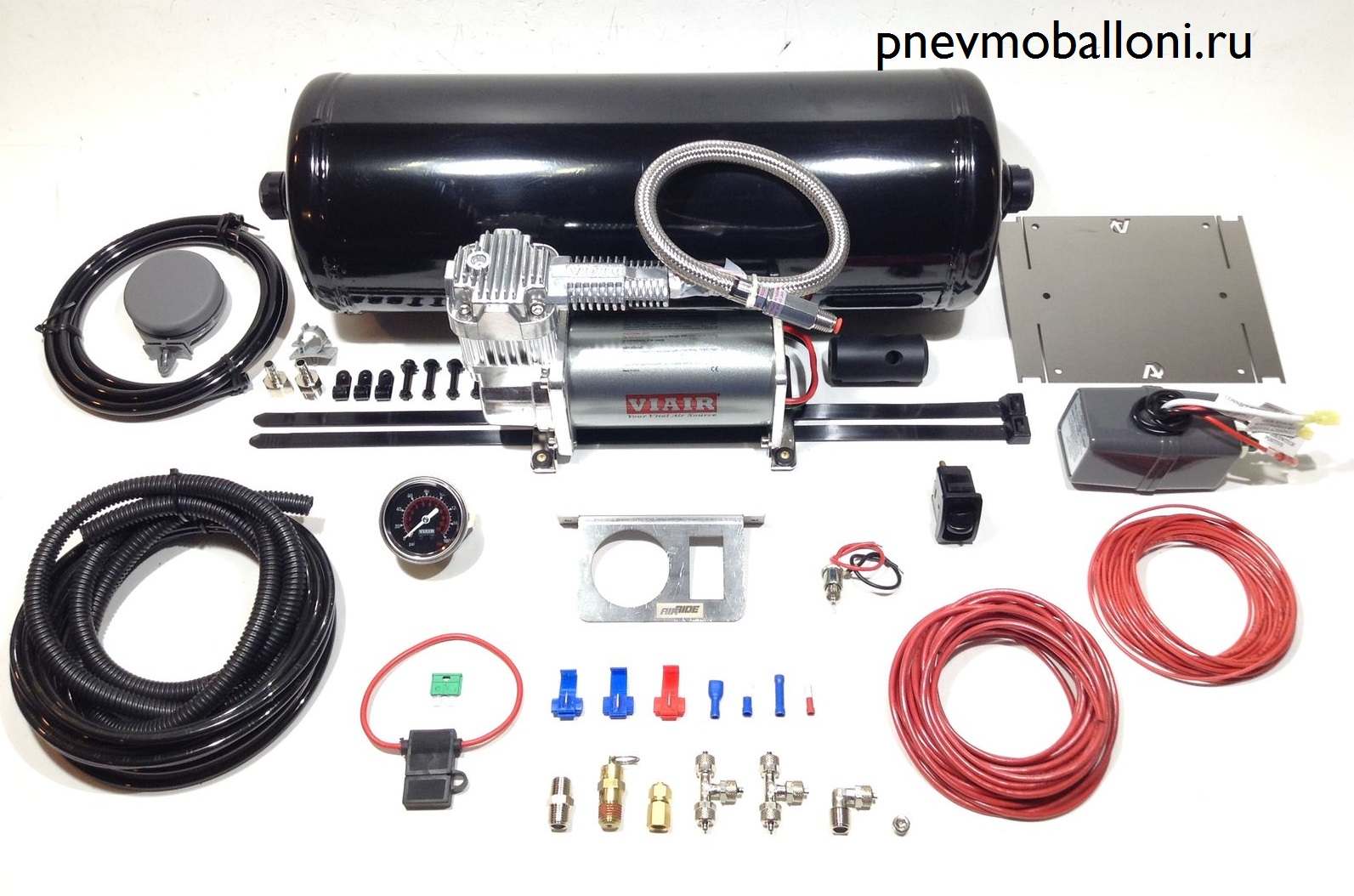

Система управления пневмоподвеской

Основное преимущество данной системы — это индивидуальное управление каждой стороной пневмоподвески. Индивидуальные контура исключают перетекание воздуха из пневмоэлемента в пневмоэлемент (несмотря на диаметр пневмотрубки), а ресивер дает возможность управления даже при полной загрузке автомобиля.


На видео рекомендуем обратить на крайние части рессор. На видео наглядно видно как рессоры разгружаются с пневмоподвеской.

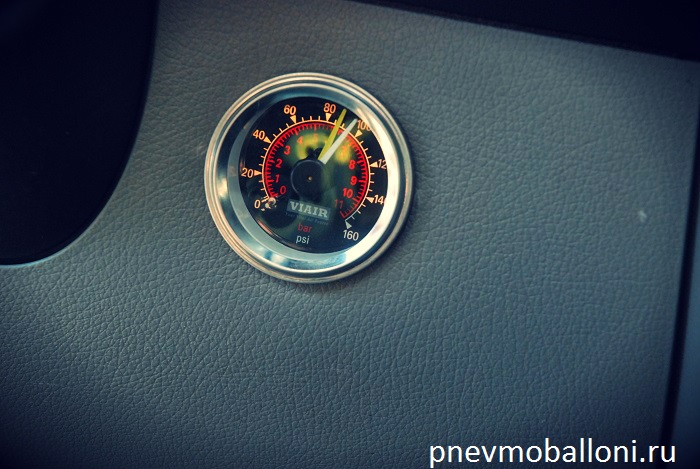

Так же для удобства водителя система оснащена двумя пневмокнопками установленными прямо в салоне автомобиля и функциональным манометром. Теперь при избыточном боковом крене водителю достаточно кинуть взгляд нам манометр и при необходимости отрегулировать баланс автомобиля одной из кнопок. Наша система была инсталлирована в нашем аккредитованном сервисе в Москве на Ленинском проспекте. Ищете где установить пневмоподвеску в Вашем регионе - адреса установочных центров. Средний срок установки подобного комплекта пневмоподвески занимает 5-6 часов.

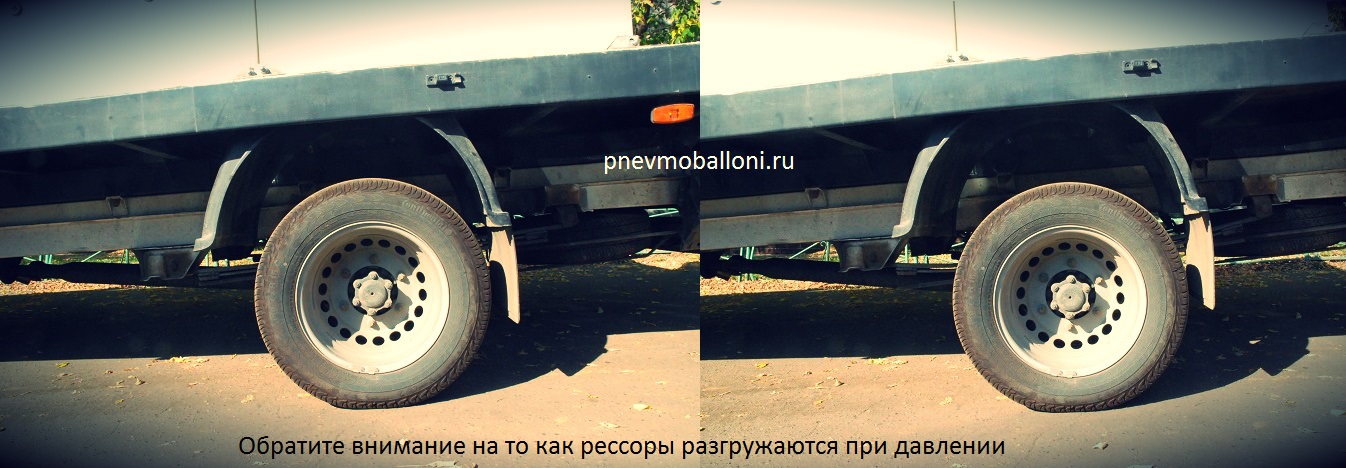

Фольксваген Крафтер с задней пневмоподвеской разница

Наша компания рада предложить каждому клиенту индивидуальное решение для любой задачи, связанной с усилением штатной подвески легкового и коммерческого транспорта.
